首頁進口晶振晶振NX5032SA,NX5032SD晶體,晶振11.0592M

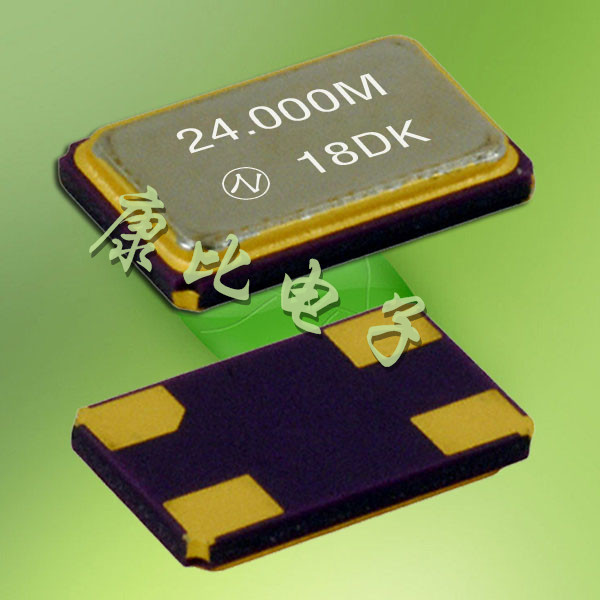

晶振NX5032SA,NX5032SD晶體,晶振11.0592M

產品型號：59846793
頻率：11.0592M~40M

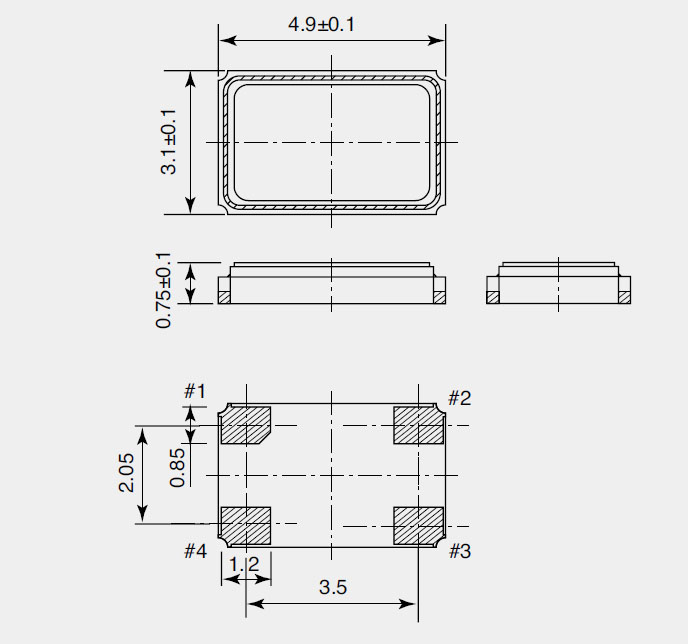

尺寸：5.0*3.2mm

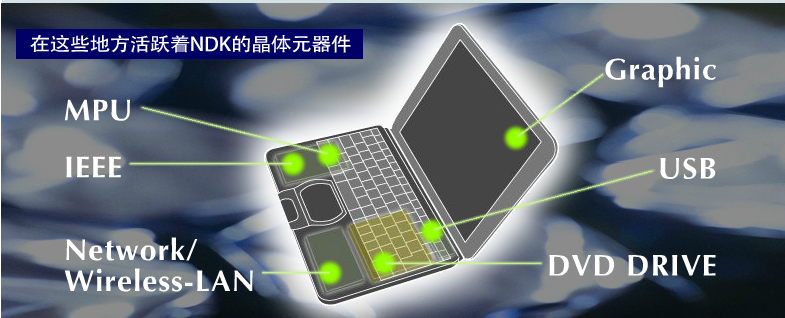

產品介紹：產品廣泛應用于安防監控系統、智能手機、衛星GPS、汽車音響、車載電臺、汽車防盜報警系統、平板電腦.

晶振NX5032SA,NX5032SD晶體,晶振11.0592M貼片晶振采用了多層、多金屬的濺射鍍膜技術：是目前研發及生產高精度、高穩定性石英晶體元器必須攻克的關鍵技術之一.選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法（如各鍍材的功率設計等）.使用此鍍膜方法使鍍膜后的附著力增強,頻率更加集中,那么如何把晶片能控制在1000ppm之內呢.

型號		NX5032GA
包裝（pcs）		1000
頻率范圍(MHZ)		11.0592 to 40
頻率公差		Max. ±25 ×10-6	Max. ±50 ×10-6	Max. ±100 ×10-6
工作溫度		0 to +70	0 to +85	0 to +85
保存溫度		–55 to +125
電源電壓（V）		+2.5 ± 5 %, +3.3 ± 10 %
電流消耗	Enable (mA)	Max. 60 (Typ. 36) (STAND-BY=VCC or OPEN, RL=50Ω)
	Stand-by (μA)	Max. 30 (STAND-BY=GND)
輸出電壓(V)		VOL : VCC –1.81 to VCC 1.62 (DCcharacteristics)
		VOH : VCC –1.025 to VCC –0.88 (DC characteristics)
上升/下降時間(單位:納秒)		Max. 1 (20 to 80% Waveform)
對稱(%)		45 to 55 (at 50% Waveform)
輸出負載(Ω)		50 (Terminated to VCC–2.0V)
相位抖動		Max. 1 (Offset frequency : 12kHz to 20MHz)

產品制作
1.芯片清洗：
目的再清除芯片表面因硏磨殘流的污物、油物,以保證鍍銀(金)層附著牢固良好.
2.蒸鍍(被銀):
用真空鍍膜原理在潔凈的石英芯片上蒸鍍薄銀(金)層,形成引出電極,并使其頻率達到一定范圍.
3.上架點膠:
將鍍上銀（金）電極的芯片裝在基座上,點上導電膠,并高溫固化,芯片經過鍍金Pad (DIP型:支架或彈簧)即可引出電信號.
4.微調:
使用真空鍍膜原理,將銀(金)鍍在芯片表面的銀(金)電極上,達到微調晶體諧振器的頻率達到規定要求.(插腳類產品產品較常使用)
使用Ar離子轟擊芯片表面的金(銀)電極,將多余的金(銀)原子蝕刻下來,達到微調晶體諧振器的頻率達到規定要求.(較適合小型化SMD產品使用)
5. 封焊:
將基座與上蓋放置在充滿氮氣(或真空)的環境中進行封焊,以保證產品的老化率符合要求.
主要封焊方式有：
   ◆ 電阻焊
   ◆ 滾邊焊(Seam)
   ◆ 玻璃焊(Frit)
   ◆ 錫金焊(AuSn)
6. 密封性檢查:
確認封焊后的產品是否有漏氣現象.
依檢漏方法區分為:
   a.粗漏：檢查較大的漏氣現象,常用檢出方法有氣泡式及壓差式.
   b.細漏：檢查較微小的漏氣現象,常用檢出方法為氦氣檢漏式.
7. 老化及模擬回流焊:
   老化 : 對產品加以高溫長時間老化,將制程中因熱加工造成之應力達到釋放效果.
   回流焊: 以模擬客戶使用環境,目的在暴露制造缺陷,據以提高出貨可性.
8. 測試：
對成品進行印字、電性能指針測試,剔除不良品,保證產品質量.

NDK的發展:1948 年在東京都中央區日本橋設立南部商工株式會社
1949 年開始晶體諧振器的制造、銷售
1950 年公司名變更為日本電波工業株式會社
         總公司遷移登記至東京都涉谷區大山町
2002 年 NDK America, Inc. 的總公司辦公室搬至美國伊利諾斯州
         在美國伊利諾斯州成立NDK America, Inc.
         在北海道函館市建立NRS Technologies Inc.
         在中國上海設立日電波水晶（上海）貿易有限公司
2004 年在北海道千歲市成立千歲技術中心
2005 年函館NDK吸收合并NRS Technologies Inc.
         總公司搬至東京都涉谷區笹塚
2008 年品質保證試驗室取得ISO/IEC 17025：2005的認證
         獲東京海關批準為特定出口商
2009 年狹山事務所內的新研發大樓"Laboratory ATOM"竣工
         在中國蘇州設立蘇州日電波貿易有限公司
2010 年 NDK成為日本國內第一家遵循IFRS準則的企業

深圳康比電子有限公司:石英晶振、49/S、49/SMD、5X7mm、6x3.5mm、5X3.2mm、陶瓷晶振、ZTT三腳、ZTA二腳、貼片系列7.2X3.4mm、3.7X3.1mm、音叉表晶：32.768KHZ系列.本公司產品率先解決了石英晶振、陶瓷晶振、音叉晶體、32.768KHZ等、頻率不穩定、不抗跌落、不耐高溫等難題，月產量8000萬只，成為同行業中的佼佼者，產品遠銷西歐一帶國家、巴西、中國香港、大陸、中國臺灣等國內外市場.

公司所有活動皆遵循環保法規及承諾,作好綠色設計與生產以及污染預防,減少使用危害環境的原物料,積極節約材料資源,降低對整體環境沖擊的影響,實施相關預防矯正、持續改善作業,落實與維護環境保護,響應全球環保運動.自從歐盟頒布各項綠色環保指令（如RoHS）后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展.泰藝電子為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助.
