更多>>采購必須重視的的壓控振蕩器參數
來源：http://www.lh1288.net 作者：康比電子 2016年03月16
隨著智能產品的誕生晶振的市場越來越廣泛,客戶的要求越來越嚴格.為了滿足市場需求,對于整個晶體行業來說是一項技術性的挑戰,是一個方向的轉變.晶振主要分為:諧振器（無源晶振）、振蕩器（有源晶振,帶電壓）不論是從材質、精度、功能、成本等方面有源晶振絕對會比無源晶振截然不同,帶來完全不一樣的效果.當然也會適用于不同的產品.有源晶振還包括:普通振蕩器、壓控振蕩器、溫補振蕩器、壓控溫補振蕩器.通常來說無源晶振適用于普通的通訊設備、兒童玩具、電腦、手表等產品.振蕩器則適用于:醫療設備、導航儀、智能機器人、無人機以及航空領域等高端智能產品.
.jpg)
.jpg)

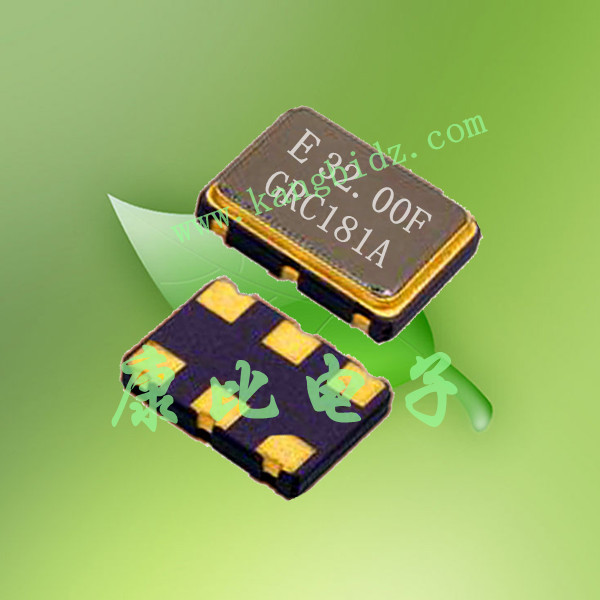

壓控振蕩器已經成為高端智能產品領域的主流晶振.壓控振蕩器就是利用改變控制電壓來實現對輸出頻率的調整,簡稱為VCO.壓控振蕩器內部電路是由變容二極管和石英晶體振蕩器電路組成的.變容二極管是串聯在頻率控制回路當中,通過改變加載在變容二極管上的電壓來調整石英振蕩器的振蕩頻率,實現對輸出頻率的微調.壓控振蕩器比普通SPXO晶振使用要靈活得多.因為它的輸出頻率可以實現微調,通過調整使輸出頻率達到最理想狀態.由于電壓控制腳是一個輸入腳,很容易帶入其他雜散信號,因此,在使用時要特別注意.壓控振蕩器廣泛應用在工業和電信領域.
由于選擇壓控振蕩器的高端智能產品要求比較嚴格,那么采購商們知道選購的時候應該注意哪些參數嗎?
1、頻率大小：頻率越高一般價格越高.但頻率越高,頻差越大,從綜合角度考慮,一般工程師會選用頻率低但穩定的晶振,自己做倍頻電路.總之頻率的選擇是根據需要選擇,并不是頻率越大就越好.要看具體需求.
2、工作溫度范圍：工業級標準規定的-40～+85℃這個范圍往往只是出于設計者們的習慣,倘若-20℃～+70℃已經夠用,那么就不必去追求更寬的溫度范圍.
.jpg)
3、輸出：根據需要采用不同輸出.（HCMOS,SINE,TTL,PECL,LVPECL,LVDS,LVHCMOS等）每種輸出類型都有它的獨特波形特性和用途.應該關注三態或互補輸出的要求.對稱性、上升和下降時間以及邏輯電平對某些應用來說也要作出規定,根據客戶需要我們可以幫助客戶選型.
4、電源電壓：常用的有1.8V、2.5V、3.3V、5V等,其中3.3V應用最廣.
5.相位噪聲和抖動：相位噪聲和抖動是對同一種現象的兩種不同的定量方式,是對短期穩定度的真實度量.振蕩器以及其它利用基波或諧波方式的晶體振蕩器具有最好的相位噪聲性能.
為了便于采購商對于壓控振蕩器的認知,以上康比電子市場部整理壓控振蕩器資料,幫助每位顧客更加了解壓控振蕩器.讓您的產品更加強大,我們一起攜手共進.
壓控振蕩器已經成為高端智能產品領域的主流晶振.壓控振蕩器就是利用改變控制電壓來實現對輸出頻率的調整,簡稱為VCO.壓控振蕩器內部電路是由變容二極管和石英晶體振蕩器電路組成的.變容二極管是串聯在頻率控制回路當中,通過改變加載在變容二極管上的電壓來調整石英振蕩器的振蕩頻率,實現對輸出頻率的微調.壓控振蕩器比普通SPXO晶振使用要靈活得多.因為它的輸出頻率可以實現微調,通過調整使輸出頻率達到最理想狀態.由于電壓控制腳是一個輸入腳,很容易帶入其他雜散信號,因此,在使用時要特別注意.壓控振蕩器廣泛應用在工業和電信領域.
由于選擇壓控振蕩器的高端智能產品要求比較嚴格,那么采購商們知道選購的時候應該注意哪些參數嗎?
1、頻率大小：頻率越高一般價格越高.但頻率越高,頻差越大,從綜合角度考慮,一般工程師會選用頻率低但穩定的晶振,自己做倍頻電路.總之頻率的選擇是根據需要選擇,并不是頻率越大就越好.要看具體需求.
2、工作溫度范圍：工業級標準規定的-40～+85℃這個范圍往往只是出于設計者們的習慣,倘若-20℃～+70℃已經夠用,那么就不必去追求更寬的溫度范圍.
3、輸出：根據需要采用不同輸出.（HCMOS,SINE,TTL,PECL,LVPECL,LVDS,LVHCMOS等）每種輸出類型都有它的獨特波形特性和用途.應該關注三態或互補輸出的要求.對稱性、上升和下降時間以及邏輯電平對某些應用來說也要作出規定,根據客戶需要我們可以幫助客戶選型.
4、電源電壓：常用的有1.8V、2.5V、3.3V、5V等,其中3.3V應用最廣.
5.相位噪聲和抖動：相位噪聲和抖動是對同一種現象的兩種不同的定量方式,是對短期穩定度的真實度量.振蕩器以及其它利用基波或諧波方式的晶體振蕩器具有最好的相位噪聲性能.
為了便于采購商對于壓控振蕩器的認知,以上康比電子市場部整理壓控振蕩器資料,幫助每位顧客更加了解壓控振蕩器.讓您的產品更加強大,我們一起攜手共進.
