首頁進口晶振 Suntsu晶振Suntsu晶振,SQC53C晶振,SQC53C3A481-20.000M晶振

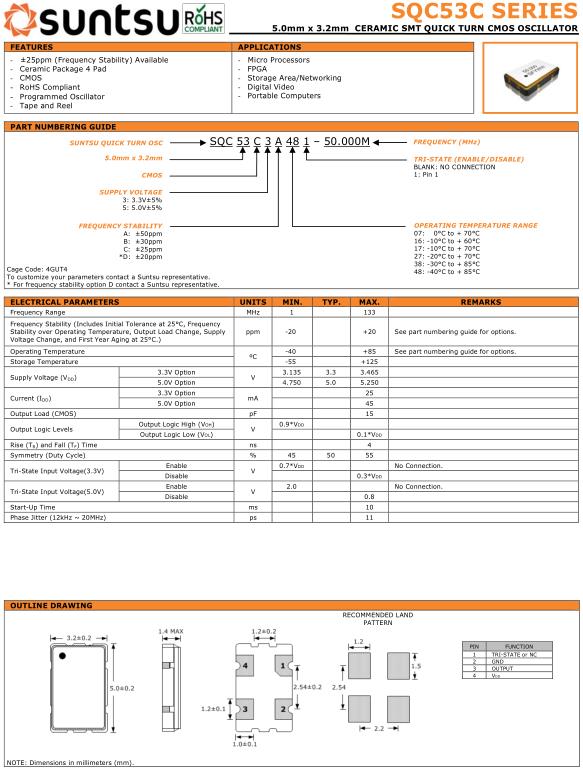

Suntsu晶振,SQC53C晶振,SQC53C3A481-20.000M晶振

產品型號：31876402
頻率：1~133MHZ
尺寸：5.0*3.2mm
產品介紹：Suntsu晶振,SQC53C晶振,SQC53C3A481-20.000M晶振,5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低...

Suntsu晶振,SQC53C晶振,SQC53C3A481-20.000M晶振,5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接(無鉛對應),為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.
Suntsu晶振總部位于美國加利福尼亞州奧蘭治縣，與韓國，中國和臺灣的合資伙伴合作成立。Suntsu頻率控制公司成立于2002年，由頻率控制行業的專業人士設計，并考慮到三個關鍵原則：
1.建立涵蓋全頻譜晶體頻率控制設備的產品陣容，從而為客戶提供滿足頻率控制需求的單一來源。
2.通過設計和制造特定于客戶應用的定制組件，鼓勵創造力并支持行業創新。
3.通過按時交付提供高質量的產品來培養長期的客戶關系。2003年，我們通過了Det Norske Veritas的ISO 9001：2000美國國家標準認證，并很快獲得了財富100強客戶及其合同制造商的重要合同，這些合同幫助我們實現了增長。
在接下來的三年中，我們的產品線迅速增長。我們從專注超小型晶體和TCXO溫補晶振開始，到提供各種低噪聲振蕩器和VCXO壓控晶振。2007年，我們進一步擴展了我們的產品線，包括大量高穩定性/低噪聲OCXO，以滿足基站和軍事通信設備應用等需要晶體的最高頻率穩定性的需求。Suntsu晶振,SQC53C晶振,SQC53C3A481-20.000M晶振.

ELECTRICAL PARAMETERS		UNITS	MIN.	TYP.	MAX.	REMARKS
Frequency Range		MHZ	1		133
Frequency Stability (Includes Initial Tolerance at 25°C, Frequency Stability over Operating Temperature, Output Load Change, Supply Voltage Change, and First Year Aging at 25°C.)		ppm	-20		+20	See part numbering guide for options
Operating Temperature		ºC	-40		+85	See part numbering guide for options
Storage Temperature		ºC	-55		+125
Supply Voltage (V DD )	3.3V Option	V	3.135	3.3	3.465
Supply Voltage (V DD )	5.0V Option	V	4.750	5.0	5.250
Current (I DD )	3.3V Option	mA			25
Current (I DD )	5.0V Option	mA			45
Output Load (CMOS)		pF			15
Output Logic Levels	Output Logic High (V OH )	V	0.9*V DD
Output Logic Levels	Output Logic Low (V OL )	V			0.1*V DD
Rise (T R ) and Fall (T F ) Time		ns			4
Symmetry (Duty Cycle)		%	45	50	55
Tri-State Input Voltage(3.3V)	Enable	V	0.7*V DD			No Connection.
Tri-State Input Voltage(3.3V)	Disable	V			0.3*V DD
Tri-State Input Voltage(5.0V)	Enable	V	2.0			No Connection.
Tri-State Input Voltage(5.0V)	Disable	V			0.8
Start-Up Time		ms			10
Phase Jitter (12kHz ~ 20MHz)		ps			11

PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JISC 60068-2-20/IEC60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JISC60068-1/IEC60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。Suntsu晶振,SQC53C晶振,SQC53C3A481-20.000M晶振.
