首頁進口晶振愛普生晶振EPSON壓控晶體振蕩器VG5032EDN,X1G0049110010,LV-PECL低耗能6G藍牙晶振

EPSON壓控晶體振蕩器VG5032EDN,X1G0049110010,LV-PECL低耗能6G藍牙晶振

產品型號：54698227
頻率：122.880000 MHz
尺寸：5.0x3.2x1.3mm
產品介紹：EPSON壓控晶體振蕩器VG5032EDN,X1G0049110010,LV-PECL低耗能6G藍牙晶振，日本進口晶振，EPSON愛普生晶振，型號VG5032EDN，編碼為：X1G0049110010，頻率為：122.88...

EPSON壓控晶體振蕩器VG5032EDN,X1G0049110010,LV-PECL低耗能6G藍牙晶振，日本進口晶振，EPSON愛普生晶振，型號VG5032EDN，編碼為：X1G0049110010，頻率為：122.880000 MHz，小體積尺寸：5.0x3.2x1.3mm，六腳貼片晶振，LV-PECL輸出差分晶振，VCXO壓控晶振，有源晶振，石英晶體振蕩器，具有超小型，輕薄型，低抖動，低功耗，低電源電壓，低耗能，低損耗，低相位噪聲，抗干擾能力強等特點，能夠很容易地識別小信號，能夠從容精確地處理'雙極'信號，對外部電磁干擾（EMI）是高度免疫的。被廣泛用于通訊設備，無線網絡，藍牙模塊，物聯網，6G路由器，以太網，車載電子，安防設備，醫療設備等應用。

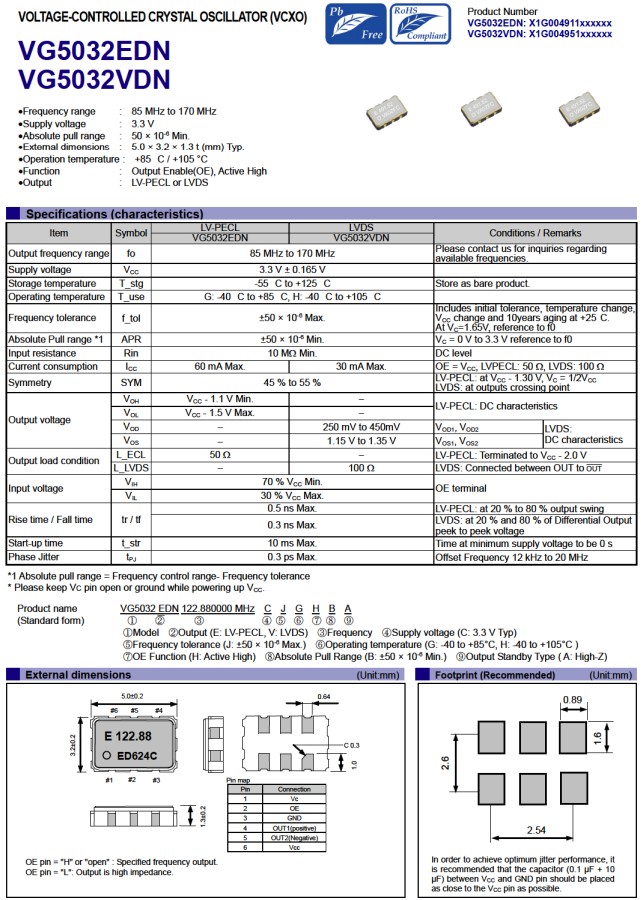

EPSON壓控晶體振蕩器VG5032EDN,X1G0049110010,LV-PECL低耗能6G藍牙晶振，參數表

Item	Symbol	VG5032EDN	VG5032VDN	Conditions / Remarks
		(LV-PCLE)	(LVDS)
Output frequency range	f0	85 MHz to 170 MHz		Please contact us for inquiries regarding available frequencies.
Supply voltage	VCC	3.3V ±0.165V
Storage temperature	T_stg	-55°C ～ +125°C		Store as bare product.
Operating temperature	T_use	G: -40°C to +85°C
		H: -40°C to +105°C
Frequency tolerance	f_tol	±50 × 10-6 Max.		Includes initial tolerance, temperature change, Vcc change and 10years aging at +25°C. At Vc=1.65V, reference to f0
Absolute Pull range *1	APR	±50×10-6 Min.		VC= 1.65V ±1.65V
Input resistance	Rin	10MΩ Min.		DC level
Current consumption	ICC	60mA Max.	30mA Max.	OE=Vcc, LV-PECL: 50Ω, LVDS: 100 Ω
Symmetry	SYM	45% ～55%		LV-PECL: at Vcc-1.30 V, VC=1/2Vcc
				LVDS: at outputs crossing point
Output voltage	VOH	VCC-1.1V Min.	―	LV-PECL: DCcharacteristics
	VOL	VCC-1.5V Min.	―
	VOD	―	250 mV to 450mV	VOD1, VOD2	LVDS: DCcharacteristics
	VOS	―	1.15 V to 1.35 V	VOS1, VOS2
Output load condition	L_ECL	50 Ω	―	LV-PECL: Terminated to VCC -2.0 V
	L_LVDS	―	100 Ω	LVDS: Connected between OUT1 to OUT2
Input voltage	VIH	70 % Vcc Min.		OE terminal
	VIL	30 % Vcc Max.
Rise time / Fall time	tr / tf	0.5 ns Max.		LVP-ECL: at 20 % to 80 % output swing
		0.3 ns Max.		LVDS: at 20 % and 80 %of Differential Output peek to peek voltage
Start-up time	t_str	10 ms Max.		Time at minimum supply voltage to be 0 s
Phase Jitter	tPJ	0.3 ps Typ.		Offset Frequency 12kHz to 20MHz

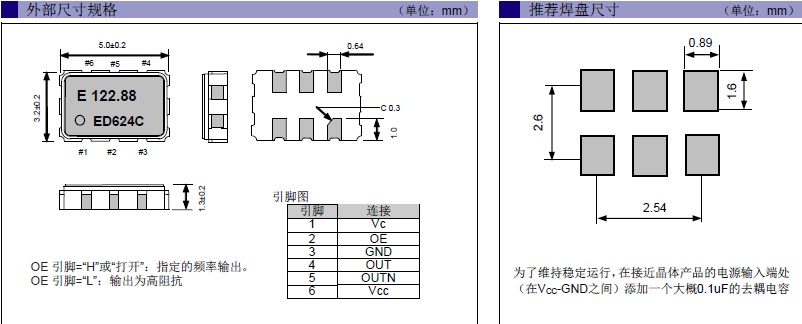

EPSON壓控晶體振蕩器VG5032EDN,X1G0049110010,LV-PECL低耗能6G藍牙晶振，尺寸圖

EPSON壓控晶體振蕩器VG5032EDN,X1G0049110010,LV-PECL低耗能6G藍牙晶振
常用的差分晶振輸出均屬于方波，輸出功率比較大，驅動能力較強，但諧波分量非常多。這兩種輸出模式是差分晶振的輸出邏輯，兩者的相位剛好相反，因此它們能夠組成更高性能的系統，同時還能消除共模噪聲。差分輸出（例如PECL，LVDS，HCSL) 可以滿足高速數據傳輸，應用于高速計算機，數字通信系統，雷達，測量?jī)x器，頻率合成器等。

貼片晶振	型號	頻率	尺寸	輸出	電壓
X1G0049110005	VG5032EDN	130.031746 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110006	VG5032EDN	148.351600 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110007	VG5032EDN	100.000000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110008	VG5032EDN	102.253100 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110009	VG5032EDN	120.000000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110010	VG5032EDN	122.880000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110011	VG5032EDN	153.600000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110012	VG5032EDN	125.000000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110013	VG5032EDN	155.520000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110014	VG5032EDN	156.250000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110015	VG5032EDN	150.000000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110016	VG5032EDN	160.000000 MHz	石英晶振	LV-PECL	3.135 to 3.465 V
X1G0049110017	VG5032EDN	148.500000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110018	VG5032EDN	161.132800 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110019	VG5032EDN	165.000000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110020	VG5032EDN	92.000000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110021	VG5032EDN	97.792000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110022	VG5032EDN	98.304000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110024	VG5032EDN	106.250000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110025	VG5032EDN	108.000000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110030	VG5032EDN	100.000000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110031	VG5032EDN	122.880000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
